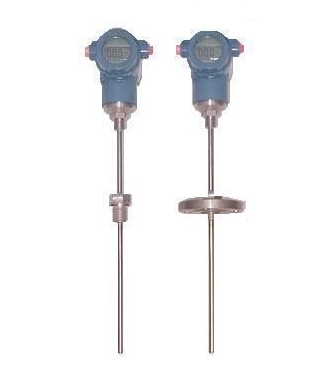

- 產品名稱：一體化溫度變送器(熱電阻、熱電偶)
- 產品型號：
- 產品備注：
- 瀏覽：
介紹：
| 產品名稱:一體化溫度變送器(熱電阻、熱電偶) | |
| 產品說明:產品名稱：一體化溫度變送器1、應用 通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4-20mA，直接測量生產現場存在碳氯化合物等爆炸物的-200℃-1300℃范圍內液體、蒸汽的氣體 質以及固體表面溫度。 2、特點 二線制輸出4-20mA，抗干擾能力強； 節省補償導線及安裝溫度變送器費用； 安全可靠，使用壽命長； 冷端溫度自動補償，非線性校正電路 ； 3、工作原理 防爆熱電偶利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰全溫度傳不到腔外，從而進行防爆。 熱電偶(熱電阻)產生的熱電勢(電阻)經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。 4、主要技術參數 產品執行標準 IEC584 IEC751 IEC1515 JB/T5518-91 JB/T7391-94 5、測溫范圍及允差 1）熱電阻測溫范圍及允差型號分度號測溫范圍精度等級允許偏差WZPBPt100-200℃~+500℃ A級 B級±(0.15+0.002t)±(0.30+0.005t) WZCB Cu50 Cu100 -50℃~+100℃ ---±(0.30+0.006t)2）熱電偶測溫范圍及允差 型號分度號允差等級ⅠⅡ允差值測溫范圍允差值測溫范圍WRNBK±1.5℃-40℃~+375℃±2.5℃-40℃~+333℃±0.004t375℃~1000℃±0.0075t333℃~1200℃WRMBN±1.5℃-40℃~+375℃±2.5℃-40℃~+333℃±0.004t375℃~1000℃±0.0075t333℃~1200℃WREBE±1.5℃-40℃~+375℃±2.5℃-40℃~+333℃±0.004t375℃~1000℃±0.004t333℃~900℃WRFBJ±1.5℃-40℃~+375℃±2.5℃-40℃~+333℃±0.004t375℃~1000℃±0.004t333℃~750℃WRCBT±0.5℃-40℃~+125℃±1.5℃-40℃~+333℃±0.004t125℃~350℃±0.0075t333℃~350℃6、輸出信號： 4-20 mA ，負載電阻250，傳輸導線電阻 100 7、輸出方法： 二線制 8、精度等級： 溫度變送器精度等級：0.1 0.2 0.5 顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級. 9、供電電源：24V.DC±10℅ 10、防護等級：IP65 11、防爆等級： 隔爆型：dⅡBT4 dⅡCT5 dⅡCT6 本質安全型：iaⅡCT6 12、絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50. 13、熱響應時間： 當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間 ，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的五分之一時，則用熱電偶(阻)熱響應時間作為儀表的熱響應時間； 當溫度變送器的階躍熱響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間； 14、基本誤差： 儀表的基本誤差應不超過熱電偶(阻)和溫度變送器基本誤差的合成誤差。 15、工作環境： 安裝場所等級 溫 度 ℃ 相 對 濕 度 ％ 大氣壓力KPa Cx1 -25-+55 5-95 86-106 Cx2 -25-+70 Cx3 -40-+80 16、取證一覽表: 防 爆 級 別 防 爆 證 號 認 證 機 構 dⅡBT4 GYB97151 NEPSI dⅡBT4 GYB97152 NEPSI dⅡCT4 GYB97203 NEPSI dⅡCT4 GYB97204 NEPSI iaⅡCTT6 GYB99412 NEPSI iaⅡCTT6 GYB99413 NEPSI (注：NEPSI防爆認證系國家級儀器儀器儀表防爆安全監督檢驗站) 17、選型命名方法：W （溫度儀表） R-熱電偶 Z-熱電阻 M鎳鉻硅-鎳硅 N鎳鉻-鎳硅 E鎳鉻-銅鎳 F鐵-銅鎳 C銅-銅鎳 // P鉑 C銅 B（ 溫度變送器） 1-無固定裝置2-固定螺紋3-活動法蘭4-固定法蘭 5-活絡管接頭式6-固定螺紋錐形式7-直形管接頭式 2防噴式（接線盒形式）4防爆式 0- φ16， 1-φ20，2-φ16高鋁質管，3-φ20高鋁質管 典型型號：WZPB-220 | |
