- 產品名稱：BPGG,BPYJVPP2變頻器專用電纜
- 產品型號：
- 產品備注：
- 瀏覽：
介紹：
簡要說明:變頻電纜BPGG 變頻器專用電纜
詳細介紹:
一：產品特點及用途：本產品適用于交流額定電壓0.6/1KV及以下變頻控制系統作供電電纜或電氣連接，產品具有較強的耐電壓沖擊性，能經受變頻時的脈沖電壓，電纜具有良好的屏蔽性，并有效消除電磁干擾，降低變頻電機噪音，保證系統穩定運行。廣泛用于冶金、電力、石化等行業。
二：產品執行標準 Q/CLB04-2003 阻燃耐火特性試驗執行GB12666-90標準
三：使用特性 1. 交流額定電壓：U0/U 0.6/1KV ***高工作溫度：硅橡膠絕緣180℃ 氟46絕緣200℃和260℃兩種 聚氯乙烯絕緣70℃ 交聯聚乙烯90℃ ***低環境溫度：敷設電纜時的環境溫度應不低于-40℃；聚氯乙烯護套電纜不低于0℃。 2. 電纜安裝敷設溫度應不低于-25℃。 3. 電纜允許彎曲半徑：電纜***小為電纜外徑的10倍
四：基本型號及名稱 表1 型號 名稱 BPGG 硅橡膠絕緣和護套銅絲編織屏蔽耐高溫變頻電力電纜。 BPGGP2 硅橡膠絕緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜。 BPGGPP2 硅橡膠絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜。 BPGGP3 硅橡膠絕緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。 BPGVFP 硅橡膠絕緣丁腈護套銅絲編織屏蔽耐高溫變頻電力電纜。 BPGVFP2 硅橡膠絕緣丁腈護套銅帶繞包屏蔽耐高溫變頻電力電纜。 BPGVFPP2 硅橡膠絕緣丁腈護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜。 BPGVFP3 硅橡膠絕緣丁腈護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。 BPFFP 氟46絕緣和護套銅絲編織屏蔽耐高溫變頻電力電纜。 BPFFP2 氟46絕緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜。 BPFFPP2 氟46絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜 BPFFP3 氟46絕緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。 BPVVP 聚氯乙烯絕緣和護套銅絲編織屏蔽變頻電力電纜。 BPVVP2 聚氯乙烯絕緣和護套銅帶繞包屏蔽變頻電力電纜。 BPVVPP2 聚氯乙烯絕緣和護套銅絲編織銅帶繞包屏蔽變頻電力電纜。 BPVVP3 聚氯乙烯絕緣和護套鋁聚酯復合膜繞包屏蔽變頻電力電纜。 BPYJVP 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽變頻電力電纜。 BPYJVP2 交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包屏蔽變頻電力電纜。 BPYJVPP2 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織銅帶繞包屏蔽變頻電力電纜。 BPYJVP3 交聯聚乙烯絕緣聚氯乙烯護套鋁聚酯復合膜繞包屏蔽變頻電力電纜。 備注：導體線芯中銅絲可以采用鍍錫，阻燃型電纜型號前加ZR，軟結構電纜加R。
五：代號名稱和含義 表2 代號 代號含義 BP 變頻電力電纜 銅導體 省略 G 硅橡膠絕緣或護套 F F46絕緣或護套 V 聚氯乙烯絕緣或護套 YJ 交聯聚乙烯絕緣 VF 丁腈護套 P（P1） 銅編織屏蔽（鍍錫編織屏蔽） P2 銅帶繞包屏蔽 P3 鋁聚酯復合膜繞包屏蔽 PP2 銅絲編織銅帶繞包屏蔽 六：電纜規格 主線芯截面 型號 芯數 標稱截面mm2 全部型號 3+3 3+1 1 4，6，10，16，25，35，50，70，95， 120，150，185，240 接地線芯截面 主線芯標稱截面mm2 接地線芯截面mm2 4 1（0.75） 6 1.5（1） 10 2.5（1.5） 16, 25 4（2.5） 35 6 50, 70 10 95 16 120, 150 25 185 35 240 50（35）
六：主要技術指標 1.成品電纜導體直流電阻（符合GB3956規定） 2.成品電纜的絕緣電阻（20℃）氟塑料及硅橡膠絕緣應不小于100MΩ*km。聚氯乙烯絕緣應不小于50 MΩ*km。 3.成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。 4.屏蔽層傳輸阻抗 電纜在100MHz時傳輸阻抗等于或小于100Ω/m。 電纜的理想屏蔽抑制系數等于或小于0.7。
七：基本電纜規格及結構參數 線芯*標稱截面（mm2） 導體結構 （根數*直徑） mm 電纜***大外徑 BPVVPP2 BPYJVPP2 BPGGPP2 3*4 1/2.26 13.5 15.5 3*6 1/2.78 140 16.0 3*10 7/1.35 19.0 21.0 3*16 7/1.70 22.0 24.0 3*25 7/2.15 25.0 26.5 3*35 7/2.52 26.0 35.5 3*50 10/2.52 28.5 40.0 3*70 14/2.52 31.5 43.5 3*95 19/2.52 36.5 50.0 3*120 24/2.52 40.0 56.0 3*150 30/2.52 45.0 60.0 3*185 37/2.52 47.0 67.0 3*4+3*0.75 1/2.26 14.5 16.5 3*6+3*1 1/2.78 15.0 17.0 3*10+3*2.5 7/1.35 20.8 22.0 3*16+3*2.5 7/1.70 23.0 25.0 3*25+3*4 7/2.15 28.0 27.5 3*35+3*6 7/2.52 32.0 36.5 3*50+3*10 10/2.52 37.0 41.0 3*70+3*10 14/2.52 41.6 44.5 3*95+3*16 19/2.52 47.0 51.0 3*120+3*25 24/2.52 50.1 57.0 3*150+3*25 30/2.52 52.0 61.0 3*185+3*35 37/2.52 58.5 68.0

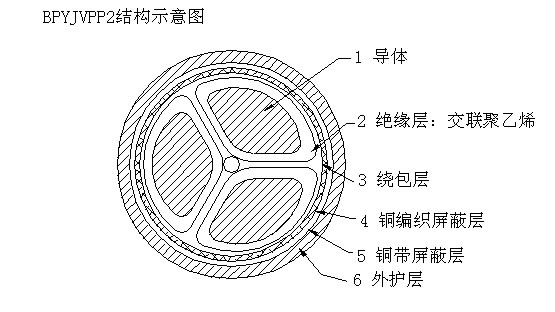

八：產品結構示意圖：（附圖）
