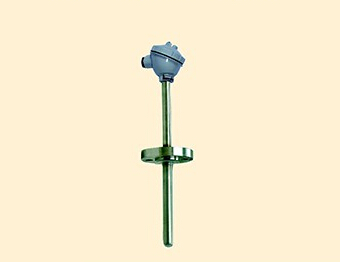

- 產品名稱：鎧裝熱電偶
- 產品型號：
- 產品備注：
- 瀏覽：
工作原理：鎧裝熱電偶的電極是由倆根不同導體材質組成。當測量端與參考端存在溫差時，就會參生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
熱電偶分類：
常用熱電偶可分為標準熱電偶和非標準熱電偶兩大類：
所調用標準熱電偶是指國家標準規定了其熱電勢與溫度的關系、允許誤差、并有統一的標準分度表的熱電偶，它有與其配套的顯示儀表可供選用。
非標準化熱電偶在使用范圍或數量級上均不及標準化熱電偶，一般也沒有統一的分度表，主要用于某些特殊場合的測量。
標準化熱電偶我國從1988年1月1日起，熱電偶和熱電阻全部按IEC******標準生產，并指定S、B、E、K、R、J、T七種標準化熱電偶為我國統一設計型熱電偶。 熱電偶的分度號有主要有S、R、B、N、K、E、J、T等幾種。其中S、R、B屬于貴金屬熱電偶，N、K、E、J、T屬于廉金屬熱電偶。
以下是對熱電偶分度號的解釋?zhuān)?br style="color: rgb(124, 124, 124); font-family: 微軟雅黑, Arial, Helvetica, sans-serif; font-size: 14px; line-height: 28px; white-space: normal;"/>S 鉑銠10 純鉑 R 鉑銠13 純鉑 B 鉑銠30 鉑銠6 K 鎳鉻 鎳硅 T 純銅 銅鎳 J 鐵 銅鎳 N 鎳鉻硅 鎳硅 E 鎳鉻 銅鎳 （S型熱電偶）鉑銠10-鉑熱電偶 鉑銠10-鉑熱電偶
（S型熱電偶）為貴金屬熱電偶。偶絲直徑規定為0.5mm，允許偏差-0.015mm，其正極（SP）的名義化學成分為鉑銠合金，其中含銠為10%，含鉑為90%，負極（SN）為純鉑，故俗稱單鉑銠熱電偶。該熱電偶長期***高使用溫度為1300℃，短期***高使用溫度為1600℃。 S型熱電偶在熱電偶系列中具有準確度***高，穩定性***好，測溫溫區寬，使用壽命長等優點。它的物理，化學性能良好，熱電勢穩定性及在高溫下抗氧化性能好，適用于氧化性和惰性氣氛中。由于S型熱電偶具有優良的綜合性能，符合******使用溫標的S型熱電偶，長期以來曾作為******溫標的內插儀器，“ITS-90”雖規定今后不再作為******溫標的內查儀器，但******溫度咨詢委員會（CCT）認為S型熱電偶仍可用于近似實現******溫標。 S型熱電偶不足之處是熱電勢，熱電勢率較小，靈敏讀低，高溫下機械強度下降，對污染非常敏感，貴金屬材料昂貴，因而一次性投資較大。
（R型熱電偶）鉑銠13-鉑熱電偶 鉑銠13-鉑熱電偶（R型熱電偶）為貴金屬熱電偶。偶絲直徑規定為0.5mm，允許偏差-0.015mm，其正極（RP）的名義化學成分為鉑銠合金，其中含銠為13%，含鉑為87%，負極（RN）為純鉑，長期***高使用溫度為1300℃，短期***高使用溫度為1600℃。 R型熱電偶在熱電偶系列中具有準確度***高，穩定性***好，測溫溫區寬，使用壽命長等優點。其物理，化學性能良好，熱電勢穩定性及在高溫下抗氧化性能好，適用于氧化性和惰性氣氛中。由于R型熱電偶的綜合性能與S型熱電偶相當，在我國一直難于推廣，除在進口設備上的測溫有所應用外，國內測溫很少采用。1967年至1971年間，英國NPL，美國NBS和加拿大NRC三大研究機構進行了一項合作研究，其結果表明，R型熱電偶的穩定性和復現性比S型熱電偶均好，我國目前尚未開展這方面的研究。 R型熱電偶不足之處是熱電勢，熱電勢率較小，靈敏讀低，高溫下機械強度下降，對污染非常敏感，貴金屬材料昂貴，因而一次性投資較大。
（B型熱電偶）鉑銠30-鉑銠6熱電偶 鉑銠30-鉑銠6熱電偶（B型熱電偶）為貴金屬熱電偶。偶絲直徑規定為0.5mm，允許偏差-0.015mm，其正極（BP）的名義化學成分為鉑銠合金，其中含銠為30%，含鉑為70%，負極（BN）為鉑銠合金，含銠為量6%，故俗稱雙鉑銠熱電偶。該熱電偶長期***高使用溫度為1600℃，短期***高使用溫度為1800℃。 B型熱電偶在熱電偶系列中具有準確度***高，穩定性***好，測溫溫區寬，使用壽命長，測溫上限高等優點。適用于氧化性和惰性氣氛中，也可短期用于真空中，但不適用于還原性氣氛或含有金屬或非金屬蒸氣氣氛中。B型熱電偶一個明顯的優點是不需用補償導線進行補償，因?yàn)樵?~50℃范圍內熱電勢小于3μV。 B型熱電偶不足之處是熱電勢，熱電勢率較小，靈敏讀低，高溫下機械強度下降，對污染非常敏感，貴金屬材料昂貴，因而一次性投資較大。
（K型熱電偶）鎳鉻-鎳硅熱電偶 鎳鉻-鎳硅熱電偶（K型熱電偶）是目前用量***大的廉金屬熱電偶，其用量為其他熱電偶的總和。正極（KP）的名義化學成分為：Ni：Cr=90：10，負極（KN）的名義化學成分為：Ni：Si=97：3，其使用溫度為-200~1300℃。 K型熱電偶具有線性度好，熱電動勢較大，靈敏度高，穩定性和均勻性較好，抗氧化性能強，價格便宜等優點，能用于氧化性惰性氣氛中。廣泛為用戶所采用。 K型熱電偶不能直接在高溫下用于硫，還原性或還原，氧化交替的氣氛中和真空中，也不推薦用于弱氧化氣氛中。
（N型熱電偶）鎳鉻硅-鎳硅熱電偶 鎳鉻硅-鎳硅熱電偶（N型熱電偶）為廉金屬熱電偶，是一種***新******標準化的熱電偶，是在70年代初由澳大利亞國防部實驗室研制成功的它克服了K型熱電偶的兩個重要缺點：K型熱電偶在300~500℃間由于鎳鉻合金的晶格短程有序而引起的熱電動勢不穩定；在800℃左右由于鎳鉻合金發生擇優氧化引起的熱電動勢不穩定。正極（NP）的名義化學成分為：Ni:Cr:Si=84.4:14.2:1.4，負極（NN）的名義化學成分為：Ni:Si:Mg=95.5:4.4:0.1，其使用溫度為-200~1300℃。 N型熱電偶具有線性度好，熱電動勢較大，靈敏度較高，穩定性和均勻性較好，抗氧化性能強，價格便宜，不受短程有序化影響等優點,其綜合性能優于K型熱電偶,是一種很有發展前途的熱電偶. N型熱電偶不能直接在高溫下用于硫，還原性或還原，氧化交替的氣氛中和真空中，也不推薦用于弱氧化氣氛中。
（E型熱電偶）鎳鉻-銅鎳熱電偶 鎳鉻-銅鎳熱電偶（E型熱電偶）又稱鎳鉻-康銅熱電偶，也是一種廉金屬的熱電偶，正極（EP）為：鎳鉻10合金，化學成分與KP相同，負極（EN）為銅鎳合金，名義化學成分為：55%的銅，45%的鎳以及少量的錳，鈷，鐵等元素。該熱電偶的使用溫度為-200~900℃。 E型熱電偶熱電動勢之大，靈敏度之高屬所有熱電偶之***，宜制成熱電堆，測量微小的溫度變化。對于高濕度氣氛的腐蝕不甚靈敏，宜用于濕度較高的環境。E熱電偶還具有穩定性好，抗氧化性能優于銅-康銅，鐵-康銅熱電偶，價格便宜等優點，能用于氧化性和惰性氣氛中，廣泛為用戶采用。 E型熱電偶不能直接在高溫下用于硫，還原性氣氛中，熱電勢均勻性較差。
（J型熱電偶）鐵-銅鎳熱電偶 鐵-銅鎳熱電偶（J型熱電偶）又稱鐵-康銅熱電偶，也是一種價格低廉的廉金屬的熱電偶。它的正極（JP）的名義化學成分為純鐵，負極（JN）為銅鎳合金，常被含糊地稱之為康銅，其名義化學成分為：55%的銅和45%的鎳以及少量卻十分重要的錳，鈷，鐵等元素，盡管它叫康銅，但不同于鎳鉻-康銅和銅-康銅的康銅，故不能用EN和TN來替換。鐵-康銅熱電偶的覆蓋測量溫區為-200~1200℃，但通常使用的溫度范圍為0~750℃ 。J型熱電偶具有線性度好，熱電動勢較大，靈敏度較高，穩定性和均勻性較好，價格便宜等優點,廣為用戶所采用。 J型熱電偶可用于真空，氧化，還原和惰性氣氛中，但正極鐵在高溫下氧化較快，故使用溫度受到限制，也不能直接無保護地在高溫下用于硫化氣氛中。
（T型熱電偶）銅-銅鎳熱電偶 銅-銅鎳熱電偶（T型熱電偶）又稱銅-康銅熱電偶，也是一種***佳的測量低溫的廉金屬的熱電偶。它的正極（TP）是純銅，負極（TN）為銅鎳合金，常之為康銅，它與鎳鉻-康銅的康銅EN通用，與鐵-康銅的康銅JN不能通用，盡管它們都叫康銅，銅-銅鎳熱電偶的蓋測量溫區為-200~350℃。 T型熱電偶具有線性度好，熱電動勢較大，靈敏度較高，穩定性和均勻性較好，價格便宜等優點,特別在-200~0℃溫區內使用，穩定性更好，年穩定性可小于±3μV，經低溫檢定可作為二等標準進行低溫量值傳遞。 T型熱電偶的正極銅在高溫下抗氧化性能差，故使用溫度上限受到限制。
