- 產品名稱：手持式超聲波流量計
- 產品型號：
- 產品備注：
- 瀏覽：
一、簡介說明：
100H系列手持式超聲波流量計是一個通用型、功能齊全、手持式時差法系統，并多種可選功能及附件以滿足您各種液體流量測量要求。其小巧、輕便、可充電電池及通用型電源的設計更能使它成為能在各處測量的理想選擇。配備耦合劑一支、內置數據記錄器、一付5米的傳感器電纜線、傳感器固定夾具、攜帶式鋁合金儀器箱或定制的高強度保護箱，
二、測量原理：
100H系列手持式超聲波流量計利用測量超聲波在管道中傳播時間原理而實現的。介質（液體）在管道中流速，與超聲波沿介質順流和逆流傳播的時間差存在著線性關系。只要分別測量出超聲波順流、逆流的傳播時間，就可以依據線性關系得到沿管道路徑上各點流速的瞬時平均流速。這樣，介質流量則可以通過流速、管道截面積以及雷諾數等得到。
當超聲波束在液體中傳播時，流體的流動將使傳播時間產生微小變化，并且其傳播時間的變化正比于液體的流速，由此可求出液體的流速。
三、手持式超聲波流量計的特點：
1、內置數據記錄器，可記錄日期、累積流量、信號狀態、工作時間等。
2、4行漢字同屏顯示瞬時流量、流速、累積流量、信號狀態等。
3、標準數據接口RS232用于聯網檢測或導出記錄數據。
4、OCT輸出正、負、靜累積脈沖信號和原頻信號（1-9999KHz）。
5、非接觸式測量，不干擾管道，無壓力損失。
6、驅動電路電容參數自動偵測。
四、手持式超聲波流量計的技術性能：
1、測量介質：各種液體。
2、管徑范圍：DN10mm～6000mm。
3、流速范圍：0.01／s～30m／s 。
4、準確度：體積流量／測量值的±1％取決于應用條件測量值的±0.5％。
5、操作溫度：-30～40℃。
6、電源：內置可充電電池3節AAA內置Ni-H電池適配器100V-240VAC 。
7、分辨率：0.025cm／s。
8、反應時間：1S 。
9、操作時間：在電池充滿電的情況下＞14h。測量精度：優于1.0%。
10、重復性：優于0.2%。
11、測量周期：500ms（每秒2次，每個周期采集128組數據）。
12、工作電源：90?230VAC（內置鎳氫充電電池，充足后可持續工作12小時）。
13、操作：4×4＋2盤盤；帶充電指示燈。
14、安裝方式：外敷式安裝，操作簡單，方便。
15、顯示：4行漢字同屏顯示瞬時流量、流速、累積流量、信號狀態等。
16、信號輸出：非隔離RS232（FUJI擴展協議）。
五、其他功能：
1、內置數據記錄器可記錄時間、累積流量、信號狀態、工作時間等。
2、標準數據接口RS232用于聯網檢測或導出記錄數據。
3、自診斷，提示當前工作狀態是否正常。

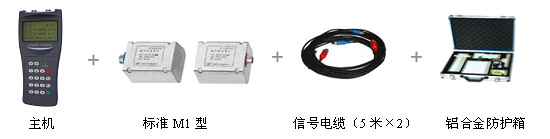

六、手持式超聲波流量計的配置：
1、主機：1臺；
2、傳感器：1對；
可選配傳感器：
標準小型傳感器S 1型（適用DN15~100mm/適用溫度0?70℃）
標準中型傳感器M1型：（適用DN50~700mm/適用溫度0?70℃）
標準大型傳感器L 1型：（適用DN300~6000mm/適用溫度0?70℃）
高溫小型傳感器S1H 型：（適用DN15~100mm/適用溫度0?160℃）
高溫中型傳感器M1H 型：（適用DN50~700mm/適用溫度0?160℃）
標準小型支架傳感器S1Z 型：（適用DN15~100mm/適用溫度0?70℃）
標準中型支架傳感器M1Z型：（適用DN50~700mm/適用溫度0?70℃）
3、鋼鏈：1套（外綁式傳感器專用）；
4、充電器：1個；
5、數據線：1條；
6、專用電纜：2條（單根長5米）；
7、偶合劑：1瓶；
8、卷尺：1只 ；
9、防護箱：1個（鋁合金）。
七、手持式超聲波流量計的管道：
1 管材：鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里；
2 管內徑：15mm~6000mm；
3 直管段：傳感器安裝點***好滿足上游10D，下游5D，距泵出口30D（D指管徑）；
八、測量介質：
1、種類：自來水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體；
2、溫度：0℃~160℃；
3、濁度：≤10000ppm，且氣泡含量小；
4、流速：0~±30m/s；
5、流向：正、反向雙向計量，并可計量凈流量；
九、工作環境：
1、主機溫度：-30℃~80℃；
2、流量傳感器溫度：-40℃~160℃；
3、溫度傳感器溫度：根據用戶需要選定；
4、主機濕度：85%RH；
5、流量傳感器濕度：可浸水工作，水深≤3m；
6、電源：AC220V或DC8~36V或AC7~30V。
十、應用對象：
100H系列手持式超聲波流量計采用外夾式傳感測量液體流量。安裝過程極為簡單，全中文的人機界面，更易于操作。特別適合流量平衡測試及流量監測：飲用水、河水、海水、冷卻水、熱水、工業污水、潤滑油、柴油、燃油、化工液體等。可在野外惡劣環境中使用。

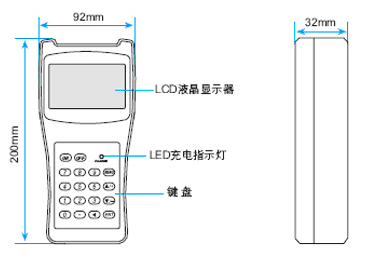

十一、主機外形尺寸：

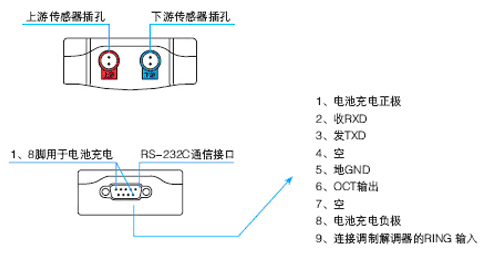

十二、主機接線圖：

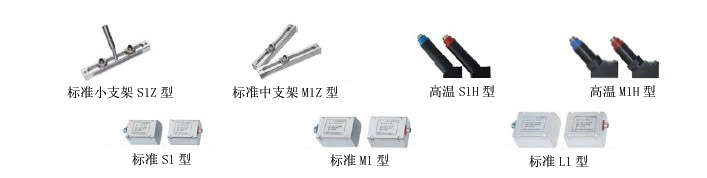

十三、可選配傳感器：
十四、手持式超聲波流量計選型表：
| 型 號 | 代 碼 | 名 稱 | |||||||
| 100H | □ | □ | □ | □ | □ | □ | □ | □ | 手持式超聲波流量計 |
| 可選配傳感器 | S1 | 標準S1型傳感器（外縛式） | |||||||
| M1 | 標準M1型傳感器（外縛式） | ||||||||
| L1 | 標準L1型傳感器（外縛式） | ||||||||
| S1H | 高溫S1型傳感器（外縛式） | ||||||||
| M1H | 高溫M1型傳感器（外縛式） | ||||||||
| S1Z | 標準小支架S1型（外縛式） | ||||||||
| M1Z | 標準中支架M1型（外縛式） | ||||||||
| 信號電纜 | X5 | 標準 5米×2 | |||||||
| X10 | 標準10米×2 | ||||||||
舉例：100HS1M1X5
解釋：手持式超聲波流量計，標配標準M1傳感器，選配標準S1型傳感器，信號電纜5米×2。
十五、設計選用及訂貨須知：
訂貨時請寫明被測介質名稱、工作壓力、介質溫度、流量（流速）范圍管道通徑和被測管網情況等。如有疑問請致電本公司技術或銷售經理。
